Самоделка для плавного выключения ночника

 Самоделка для плавного выключения ночника

Наличие искусственного освещения во стократ облегчило жизнь людей. В темной комнате резко включается лампочка – как же режет глаза? Не правда ли?

От таких перепадов неизбежно страдает зрение. Это все потому что человеческий глаз эволюцией не приспособлен так быстро перестраиваться к изменению уровня освещения. Ведь ему это не нужно было, пока не изобрели электричество. Поэтому когда резко включается или выключается свет: первое время ничего не видно.
А почему чаще всего перегорают лампочки? Да потому что на холодную нить накала без разогрева поступает максимальный ток.
В этих случаях и глаза и нить накаливания спасет плавное увеличение напряжения в лампе накаливания.

Дорогие читатели ознакомьтесь со всеми мастер классами раздела Поделки для дома

 схема устройства

Поможет нам в этом не сложная самоделка – устройство, схема которого показана на рисунке 1.
Принцип работы его очень прост, всеми делами здесь управляет таймер NE555. При подаче питания 12…15 В и разомкнутой кнопке SA1 на выходе DA1 (выв. 3) устанавливается высокий уровень. Конденсатор С3 разряжен через открытый коллекторный переход п-р-п транзистора микросхемы (выв. 7 – выход с открытым коллектором). Так как конденсатор С1 в этот момент разряжен, транзистор VT1 закрыт и зарядка конденсатора С3 невозможна. В это время генерация DA1 отсутствует, мощный полевой транзистор VT2 постоянно открыт, лампа накаливания светит с максимальной яркостью.
Если мы замкнем контакты выключателя SA1, конденсатор С1 начинает заряжаться по цепи R2, R3. Через несколько секунд, после того как напряжение на эмиттерном переходе VT1 достигнет напряжения около 0,45 В, транзистор начинает открываться. Когда ток в его цепи достигнет достаточного уровня, микросхема DA1 (выв. 3) начнет генерировать короткие импульсы отрицательной полярности. Первоначально, после появления генерации, скважность импульсов достигает нескольких тысяч, поэтому ни снижение яркости лампы, ни ее мерцание незаметны. По мере зарядки конденсатора С1 транзистор VT1 открывается сильнее. Время зарядки конденсатора С3 до напряжения выше порогового напряжения переключения DA1 постепенно уменьшается. Время разрядки этого конденсатора не изменяется, так как номинал резистора R7 постоянен. Все это приводит к тому, что скважность импульсов на выв. 3 постепенно уменьшается, следовательно средняя мощность, подаваемая на лампу EL1, уменьшается и яркость ее свечения плавно снижается. Частота переключения максимальна при скважности близкой к 2 и составляет около 1300 Гц. На лампу ночника в этот момент поступает примерно половина мощности.

Конденсатор С1 продолжает заряжаться, ток в коллекторной цепи VT1 растет. Скважность импульсов начинает увеличиваться. Но теперь транзистор VT2 большее время находится в закрытом состоянии, яркость свечения лампы продолжает уменьшаться. Примерно через 60…70 с после замыкания кнопки SA1 ток коллектора достигает значения, при котором С3 уже не в состоянии разрядиться до напряжения ниже порогового через резистор R7 и транзистор микросхемы. Генерация срывается, на выв. 3 DA1 устанавливается низкий уровень, транзистор VT2 закрыт, лампа не светится.

При размыкании контактов SA1 процессы начинают протекать в обратном порядке. Так как обычно желательно получить более быстрое зажигание лампы ночника на полную мощность, чем ее погасание, то разрядка конденсатора идет по цепи R3 VD1 R4 R1. позволяет зажечь лампу на минимальную мощность не позднее чем через 0,5 с после размыкания контактов SA1.
Ниже показаны фотографии, сделанные в процессе изготовления, и фото готового устройства.

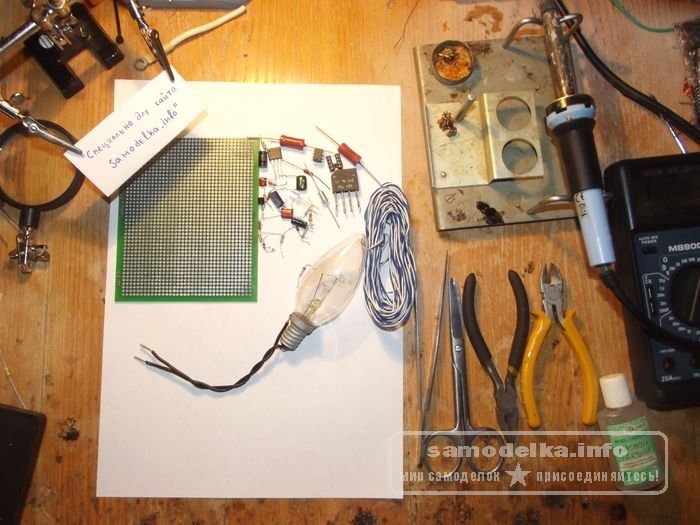

 нужно для работы
