Самодельная мультипликационная студия на столе

 Мультипликационная студия

Научить двигаться картинку сегодня совсем не сложно. Анимированные открытки и флеш-ролики тому доказательство. А если появилось желание снять пусть небольшой, но настоящий мультфильм?

Если хочется заставить камеру облететь вокруг объекта или снять падение в пропасть? Нужна студия и специальные приспособления. Все верно, но при желании мультипликационную студию можно разместить на столе, а все приспособления собрать на куске фанеры.


		     title=

1. Вся мультипликационная студия это прямоугольный кусок фанеры 70х70 см. Лучше взять фанеру потолще 12-15 мм- она меньше деформируется.
В фанерный же карман при необходимости можно вставить монтажную плоскость. Ее можно будет поворачивать под различными углами к основной плоскости.
Поворотная линейка позволяет на одинаковом удалении совершить облет снимаемого объекта.
На съемочном столе устанавливается фотоаппарат. Стол может увеличиваться по высоте за счет подкладок из ДСП.

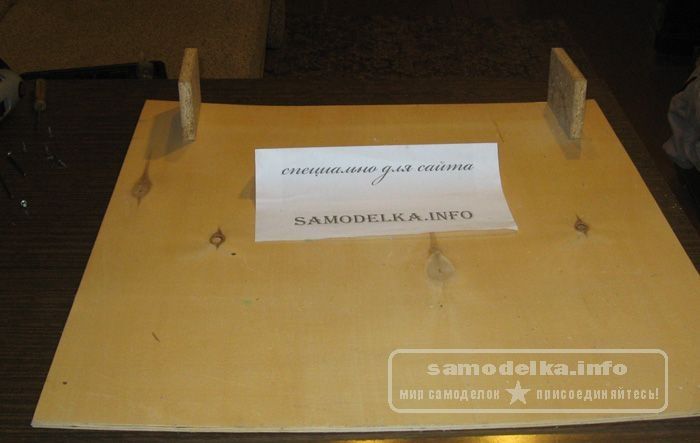

закрепим два прямоугольника

2. Основная и самая габаритная часть это стол, края которого закрепим два прямоугольника ДСП размером 20х15см и назовем их ограничителями наклона монтажной плоскости.

насверлим отверстия

3. В этих ограничителях по траектории полукруга насверлим отверстия диаметром 5 мм. И одно отверстие у основания по центру ограничителя.

  заготовки для поворотного кармана

4. Эти кусочки фанеры толщиной 4 мм и кусочки оргалита заготовки для поворотного кармана.

оргалитовые прокладки

5. Короткие орголитовые прокладки разместим на расстоянии 3-5 см от краев фанеры.

6. Зафиксируем все это саморезами. Карман готов.

7. Установим его между ограничителями на ось. С ролью оси вполне справится 120 мм гвоздь.

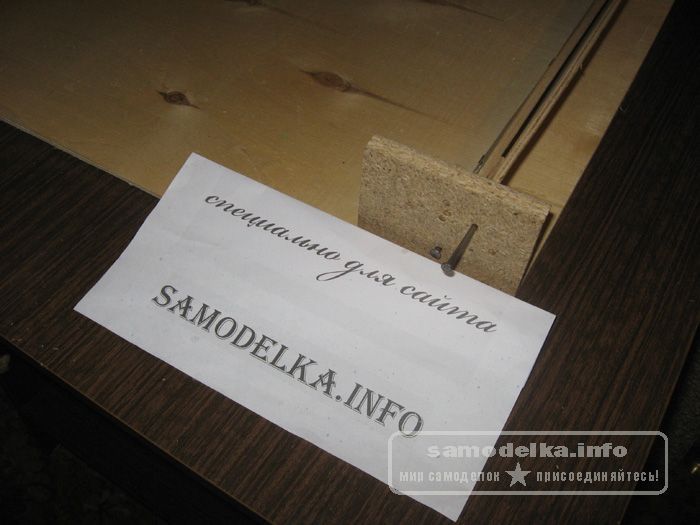

8. Другим таким же гвоздем можно будет фиксировать наклон кармана.

9. Следующий важный элемент-поворотная линейка. На одном ее конце просверлим отверстие 4 мм, а на другом соорудим грабли с двумя зубцами. На эти зубцы будут одеваться прямоугольники из ДСП, если понадобится увеличить высоту съемочного стола.

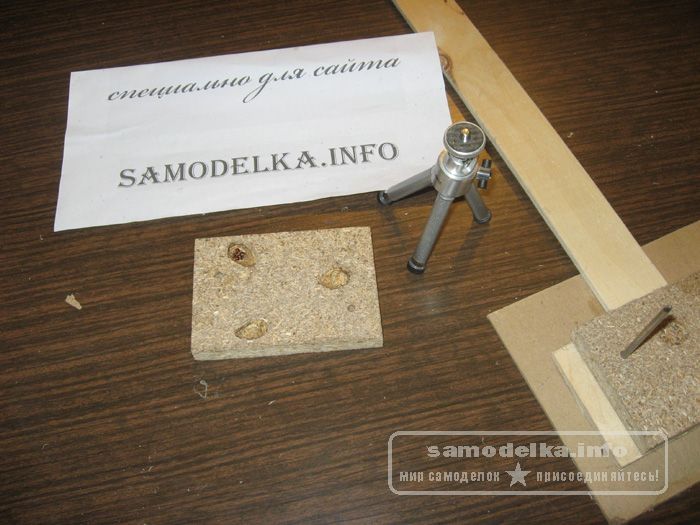

10. В самой верхней подкладке резцом выберем углубления под ножки фотоштатива

11. Закрепленный таким образом, штатив жестко фиксирует фотоаппарат и исключает колебания при съемке.

12. Осью для крепления поворотной линейки служит мебельный полкодержатель.

13. Вставим в карман монтажную плоскость из орголита.

 Стол для анимационной студии дома готов

14. Стол готов. Можно снимать.

15. Эта не хитрая конструкция позволяет снимать практически профессиональную мультипликацию. Конечно понадобятся некоторые навыки, но это дело наживное.
